大功率散熱器未來發展趨勢--led投光燈的技術應用

LED封裝通過近幾十年的發展，越來越微型化，集成化。其中SMD、大功率封裝、集成封裝、COB集成封裝將是未來市場需求的重點。大功率集成光源的熱效應問題在高電流驅動時便凸顯出來。為了要增加光通量，提高驅動電流，這樣又會產生更多的熱。對于大功率LED(尤其是投光燈、工礦燈及大功率路燈)，散熱就成為了LED照明系統的主要技術問題。

LED散熱分為兩個方面:
   一是LED功率芯片內的散熱(導熱)，涉及到器件的封裝技術;
   二是LED功率芯片的外部散熱，主要涉及基板導熱、鰭片散熱器及其與環境空氣的對流換熱。
   當不考慮LED內部熱阻時， LED外部散熱器需要解決三個層次的傳熱問題：
   一是要將大功率集中發熱體的熱量通過基座低熱阻有效吸收與擴散，形成相對低熱流密度的熱量;
   二是將相對低熱流密度的熱量能盡可能有效地傳輸?shù)缴崮＝M的本體，使得本體表面溫度盡可能均勻一致;
   三是散熱模組的自然空氣對流散熱要優化。

傳統上低熱阻有效吸收與擴散高熱流密度發熱體熱量的最簡單方法，就是利用高導熱材料如銅、鋁做基材，但當熱流密度較高時，發熱體中心熱量還是很難有效擴散開來，造成中心部溫度過高。

在現今LED集成高密度，產熱量集中，熱流量高的發展趨勢下，借助熱管的高效傳熱來實現快速散熱就變得非常必要。

熱管

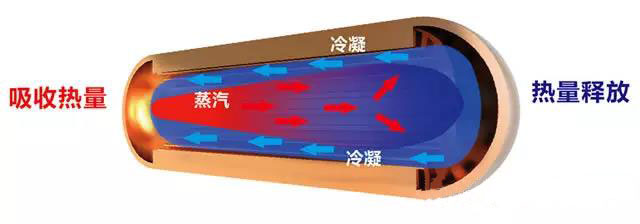

熱管：是一種傳熱性極好的人工構件，常用的熱管由三部分組成：主體為一根封閉的金屬管（管殼），內部空腔內有少量工作介質（工作液）和毛細結構（管芯）。

導熱系數可達 100000W/m?K的數量級， 為一般金屬材料的數百倍乃至上千倍。

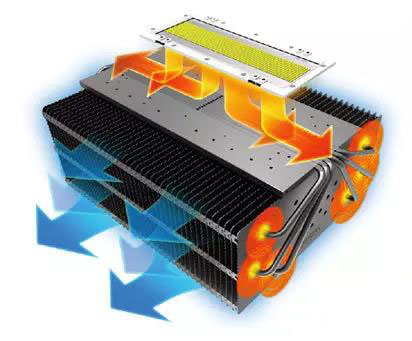

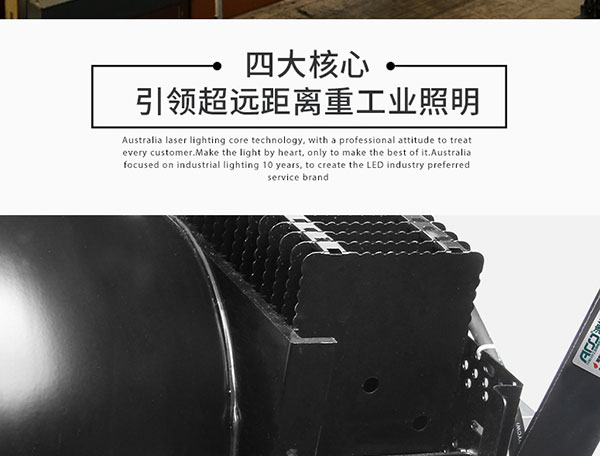

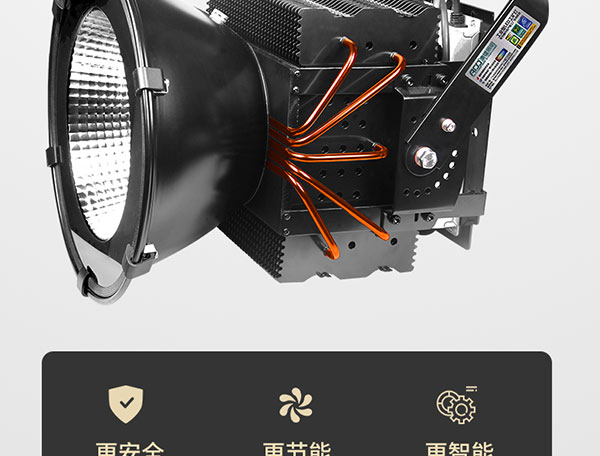

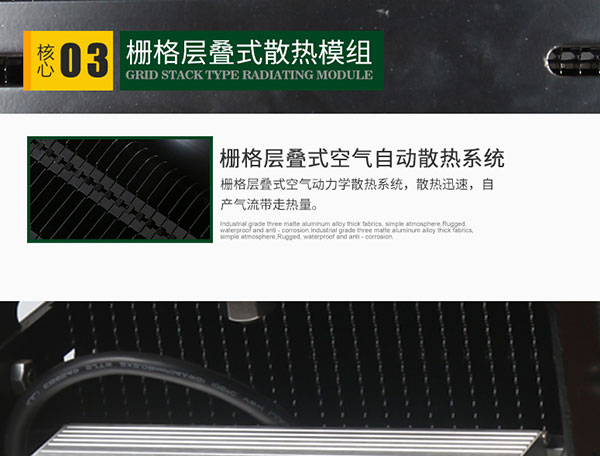

熱管鉚接鰭片系統散熱技術

澳鐳照明熱管鉚接鰭片系統散熱技術利用熱管高效吸熱、傳輸及高效放熱特性，且可柔性變形與大面積鰭片組結合，高效散熱，因此可以解決大功率LED的散熱難題。
